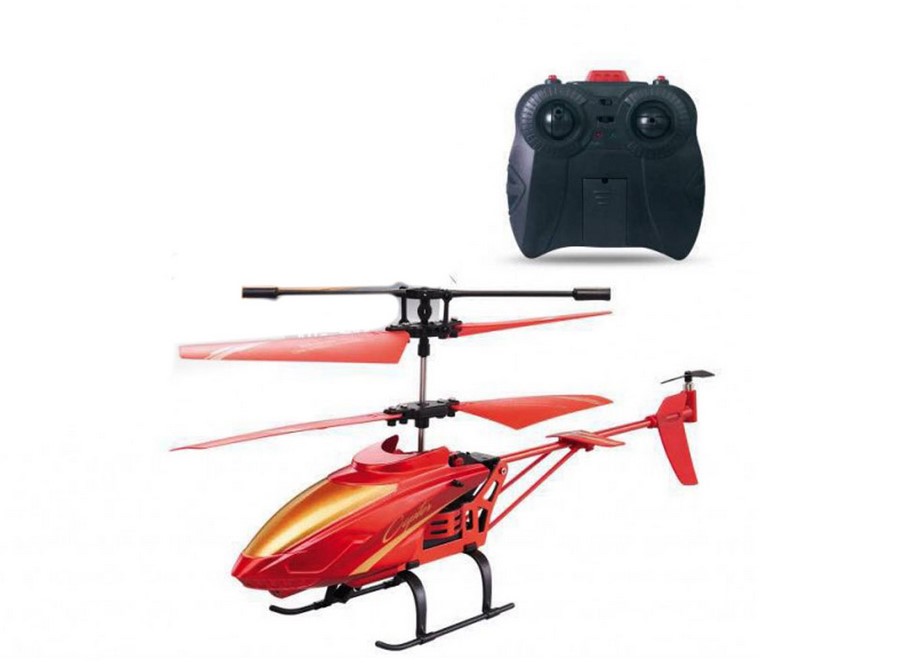

Апаратура радіокерування відіграє ключову роль у безлічі технологій та застосувань, від іграшок до авіаційних та космічних систем. Ось загальний огляд компонентів та особливостей апаратури радіокерування:

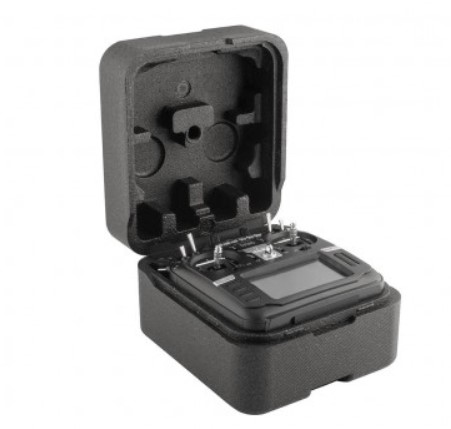

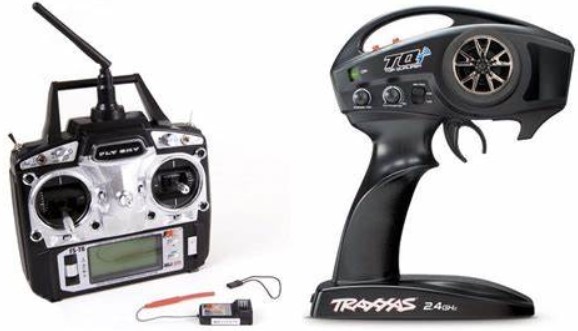

1. Передавач (ПТ):
   • Це пристрій, який відправляє радіосигнал до приймача.
   • Складається з джерела живлення, осцилятора, модулятора та антени.
   • Може мати різні канали для керування різними функціями об'єкта (наприклад, руль, газ у радіокерованому автомобілі).
2. Приймач (ПР):
   • Отримує сигнал від передавача та конвертує його у відповідні команди для керування об'єктом.
   • Зазвичай живиться від батареї або іншого джерела живлення.
   • Може мати підключені до себе сервомашинки, двигуни, світлодіоди тощо.
3. Сервомашинка:
   • Використовується для точного керування механічними частинами, такими як руль або елерони.
   • Отримує команди від приймача та перетворює їх на механічний рух.
4. Модуляція:
   • Це процес зміни характеристик радіосигналу для передачі інформації.
   • Найпопулярніші види: AM (амплітудна модуляція) та FM (частотна модуляція).
5. Антена:
   • Використовується для передачі та прийому радіосигналів.
   • Вибір правильної антени може значно покращити якість та діапазон зв'язку.
6. Джерело живлення:
   • Найчастіше це батареї або акумулятори, хоча існують і стаціонарні системи, які живляться від мережі.
7. Захист від завад:
   • Багато сучасних систем радіокерування мають функції, які допомагають знизити вплив зовнішніх радіовавад.

Радіокерування стало невід'ємною частиною сучасного життя, від керування дронами до безпілотних автомобілів. За основою радіокерування лежить передача даних через діапазони частот, які мають визначені характеристики та можливості. Даний огляд розгляне основні діапазони частот та їх практичне застосування.

Діапазон частот — це сукупність радіочастот, які мають специфічні технічні характеристики та застосування.

Частота — це кількість коливань на секунду, і вона впливає на здатність радіосигналу проникати через різні матеріали та долати відстані.

Чому частота важлива для радіокерування?

Частота є фундаментальною характеристикою радіосигналів і відіграє вирішальну роль у радіокеруванні з ряду причин:

1. Дальність передачі: Різні частоти мають різну здатність проникати через матеріали або долати відстані. Наприклад, короткохвильові частоти (HF) можуть відбиватися від іоносфери і подолати величезні відстані, тоді як мікрохвильові частоти мають більш короткий радіус дії, але можуть передавати дані з великою швидкістю.
2. Проникнення: Високі частоти, такі як UHF і мікрохвильові, краще проникають через прегради, такі як стіни, порівняно з низькими частотами.
3. Ширина каналу: Високі частоти зазвичай можуть мати більшу ширину каналу, що дозволяє передавати більше даних одночасно. Це особливо важливо для застосувань, які вимагають високої пропускної здатності, таких як відеотрансляція.
4. Ліцензування та регулювання: Різні частоти регулюються по-різному у різних країнах. Наприклад, деякі частоти призначені виключно для військового використання, тоді як інші відкриті для загального використання без ліцензії.
5. Завади та інтерференція: Різні частоти мають різні характеристики щодо чутливості до завад. Важливо вибирати частоту, яка мінімізує ризик завад з інших джерел.
6. Енергія та ефективність: Часто вищі частоти вимагають більше енергії для передачі на аналогічні відстані порівняно з нижчими частотами.
7. Обладнання: Різне обладнання розроблено для роботи на конкретних частотах. Антени, передавачі та приймачі мають свої особливості в залежності від вибраної частоти.

Враховуючи всі ці фактори, вибір правильної частоти для конкретного застосування радіокерування є критично важливим для забезпечення надійної та ефективної комунікації.

Короткохвильовий діапазон (HF)

Короткохвильовий діапазон, відомий також як HF (від англ. High Frequency), охоплює частоти від приблизно 3 до 30 МГц.

Однією з ключових особливостей HF є його здатність відбиватися від іоносфери, що дозволяє радіосигналам подолати великі відстані, навіть між континентами. Ця властивість робить HF ідеальним для міжнародного радіозв'язку.

Короткохвильовий радіозв'язок традиційно використовується мореплавцями, авіакомпаніями та радіолюбителями. Він також є популярним у військовому зв'язку, оскільки може забезпечити надійний зв'язок у віддалених регіонах, де інші форми зв'язку можуть бути недоступними.

Завдяки змінам у іоносфері, спричиненим сонячною активністю, якість зв'язку в HF-діапазоні може бути непередбачуваною. Додатково, велика кількість користувачів може призвести до завад на популярних частотах.

Незважаючи на свої обмеження, короткохвильовий діапазон залишається важливою частиною глобальної комунікаційної інфраструктури завдяки своїм унікальним властивостям передачі.

УКХ діапазон (VHF)

УКХ, або діапазон дуже високих частот (VHF від англ. Very High Frequency), охоплює частотний діапазон від 30 до 300 МГц.

Відмінна особливість VHF полягає в тому, що його сигнали зазвичай розповсюджуються в межах лінії оптичного видимості, що робить його ідеальним для локальних комунікацій. Він має кращу проникненність через атмосферу порівняно з HF, але менш ефективний для глобального радіозв'язку через відсутність відбиття від іоносфери.

Діапазон VHF широко використовується для цивільного радіозв'язку, включаючи радіомовлення, телебачення та мобільний зв'язок. Це також діапазон вибору для багатьох служб екстреної допомоги, військових та авіаційних служб.

Оскільки VHF-сигнали зазвичай не подолають горизонту, їх діапазон є обмеженим, залежно від висоти антени та рельєфу місцевості. Вони також можуть зазнавати завад від будівель та інших преград.

УКХ діапазон відіграє ключову роль в сучасному світі комунікацій, надаючи надійний і стабільний зв'язок для ряду важливих застосувань на локальному рівні.

УХ діапазон (UHF)

УХ, або діапазон ультрависоких частот (UHF від англ. Ultra High Frequency), включає частоти в діапазоні від 300 МГц до 3 ГГц.

Однією з основних відмінностей UHF від інших діапазонів є його висока проникненність, яка дозволяє сигналам проникати через прегради, такі як будівлі. Проте, такі сигнали мають менший радіус дії порівняно з VHF.

UHF широко використовується в комерційних та особистих радіопристроях. Цей діапазон популярний для телебачення, мобільного зв'язку, радіомаяків та бездротових мереж. Також UHF є основою для багатьох систем бездротового передачі даних, таких як Wi-Fi і Bluetooth.

Оскільки UHF сигнали мають коротший радіус дії та вищу чутливість до атмосферних завад порівняно з VHF, вони можуть бути менш стабільними в деяких умовах. Крім того, у ньому може виникати переповнення через велику кількість користувачів та пристроїв.

УХ діапазон є важливою частиною сучасних комунікаційних систем. Його здатність проникати через прегради робить його вибором номер один для багатьох міських застосувань, а гнучкість діапазону відкриває безліч можливостей для новітніх технологій.

Мікрохвильовий діапазон (Microwave)

Мікрохвильовий діапазон представляє собою спектр радіочастот, що охоплює діапазон від приблизно 3 ГГц до 300 ГГц.

Мікрохвилі характеризуються вузькими напрямленими пучками, що дозволяє ефективно використовувати антени невеликого розміру для передачі та прийому сигналів на великі відстані. Але через їх вузький напрямок вони легко блокуються фізичними преградами, такими як будівлі.

Пристосування та використання

Мікрохвильовий діапазон використовується в ряді технологій:

• Супутниковий зв'язок: Більшість супутникових комунікацій, особливо ті, що передають телевізійний контент або дані, використовують мікрохвилі.
• Радіолокатори: Мікрохвильові радари використовуються для авіаційного навігаційного та метеорологічного моніторингу.
• Wi-Fi: Деякі стандарти Wi-Fi, такі як 5 GHz, використовують мікрохвильовий діапазон.
• Мобільний зв'язок: Сучасні мережі, такі як 5G, використовують мікрохвильовий діапазон для передачі даних на великій швидкості.

Мікрохвильові сигнали легко атенуються (ослаблюються) атмосферою, особливо в умовах дощу чи туману. Також їх може блокувати різного роду фізичні прегради, як-от будівлі, дерева та гори.

Мікрохвильовий діапазон є ключовою складовою сучасних бездротових технологій завдяки його здатності передавати великі обсяги даних на великих швидкостях. Незважаючи на обмеження, технологічні інновації продовжують розширювати можливості цього діапазону.

Застосування діапазонів частот у радіокеруванні

Повітряні судна та дрони

Повітряні судна — це будь-які аеродинамічні або аеростатичні пристрої, призначені для перебування та переміщення в атмосфері за допомогою реактивних або інших сил. Дрони (або безпілотні аеронавтичні системи) — це підкатегорія повітряних суден, які управляються на відстані без пілота на борту.

Типи і застосування

• Традиційні літаки і гелікоптери: Використовуються для пасажирських і товарних перевезень, військових операцій, екскурсій, пошуку та рятування тощо.
• Дрони: Їх застосування широке — від аерофотозйомки та відеозйомки до моніторингу довкілля, аграрних робіт, військових місій, доставки товарів та медичних витрат.

Технології радіокерування

Більшість дронів управляється радіосигналами. Вони використовують різноманітні радіочастоти, в тому числі діапазони 2,4 ГГц та 5,8 ГГц. Це дозволяє пілотам керувати дронами на відстані, отримувати відео в реальному часі та передавати іншу інформацію.

Безпека та регулювання

Оскільки дрони можуть пересуватися в тому ж повітряному просторі, що й пасажирські літаки, регулювання їхньої діяльності стає критично важливим. Багато країн встановили специфічні правила для безпілотних літальних апаратів, вимагаючи реєстрації, встановлення географічних меж та обмежень висоти польоту.

Повітряні судна та дрони продовжують трансформувати як цивільний, так і військовий сектори. З ростом технологій та широким спектром застосувань вони стають невід'ємною частиною сучасного життя, в той час як питання безпеки та регулювання залишаються актуальними.

Автомобільні системи радіокерування

Автомобільні системи радіокерування - це набори технологій, що дозволяють керувати різними функціями автомобіля на відстані за допомогою радіосигналів. Це може включати все від віддаленого доступу до автомобіля до більш складних систем безпеки та навігації.

Основні функції та застосування

1. Віддалений доступ: Більшість сучасних автомобілів оснащені системами дистанційного управління, що дозволяють відмикають та закривають двері, запускають двигун та активують систему сигналізації.
2. Телематика: Системи, такі як OnStar або Ford Sync, використовують радіокомунікації для надання послуг аварійного відгуку, допомоги на дорозі, навігації та інших послуг.
3. Системи допомоги водію: Це включає в себе адаптивний круїз-контроль, системи моніторингу мертвих зон, системи попередження про зіткнення та інші технології, які використовують радіочастоти для взаємодії з оточуючим світом.
4. Бездротове підключення: Bluetooth та Wi-Fi можуть забезпечувати взаємодію автомобіля з мобільними пристроями або іншими мережами, дозволяючи стрімінг музики, голосові виклики та інші функції.

Безпека

Автомобільні системи радіокерування, хоча і приносять комфорт водіям, також можуть бути потенційними цілями для хакерських атак. Виробники автомобілів і постачальники технологій працюють над покращенням безпеки цих систем, застосовуючи різні методи захисту та шифрування.

Автомобільні системи радіокерування збільшили можливості і функціональність сучасних автомобілів, пропонуючи водіям і пасажирам нові рівні комфорту та безпеки. Однак як і з будь-якою новою технологією, важливо залишатися уважним щодо потенційних ризиків та питань безпеки.

Морський транспорт

Морський транспорт відноситься до перевезення товарів та пасажирів водними шляхами, використовуючи різноманітні судна, такі як кораблі, яхти, танкери, риболовецькі судна та інші.

Основні види морського транспорту

1. Торговельний флот: Включає в себе контейнерні судна, танкери, балкери та інші судна, які перевозять великі об'єми товарів між портами.
2. Пасажирський транспорт: Круїзні лайнери, пароми та інші судна, призначені для перевезення пасажирів.
3. Риболовецький флот: Судна, призначені для промислового риболовства.
4. Спеціалізовані судна: Наприклад, науково-дослідні кораблі, лідобури, судна для океанічних розробок та ін.

Радіокерування в морському транспорті

1. Навігаційні системи: Сучасні кораблі залежать від радіонавігаційних систем, таких як GPS, для визначення свого розташування і маршруту.
2. Комунікація: Корабельна радіостанція дозволяє кораблям спілкуватися з іншими суднами, портовими установами та морськими службами безпеки.
3. Системи розпізнавання: Такі системи, як AIS (автоматична система ідентифікації суден), дозволяють кораблям автоматично обмінюватися інформацією про своє розташування і характеристики.

Безпека

Морська безпека є важливим аспектом морської діяльності. Міжнародна конвенція про безпеку життя на морі (SOLAS) встановлює мінімальні стандарти безпеки для суден.

Морський транспорт залишається одним з найбільш важливих засобів глобального перевезення товарів та пасажирів. З розвитком технологій, радіокомунікаційні системи інтенсивно використовуються для забезпечення ефективності, безпеки та надійності морської діяльності.

Обмеження та проблеми, пов'язані з діапазонами частот

Ця таблиця надає загальний огляд обмежень та проблем, пов'язаних з різними діапазонами частот. Важливо зазначити, що конкретні обмеження та проблеми можуть відрізнятися в залежності від конкретного застосування, технології та регіональних особливостей.
